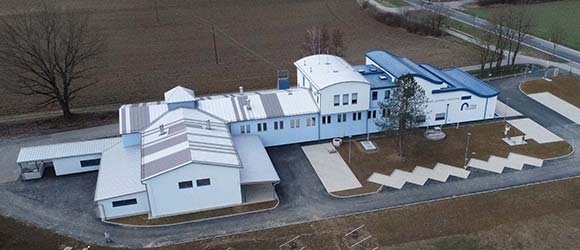

Wasserwerk Heiligenkreuz i.L.
Das Wasserwerk Heiligenkreuz i.L. verfügt über eine 4-straßig aufgebaute Aufbereitungsanlage mit einer gesamten
Durchsatzleistung von 90 l/s bzw. 7.800 m3 pro Tag, über ein elektronisches Prozessleitsystem, eine Online – Brunnen- und
eine Online – Leckageüberwachung, sowie eine zentrale Funk- und Fernsteuerung.
Sämtliches Rohwasser aus den Brunnenanlagen am Brunnenfeld Heiligenkreuz gelangt in den Rohwasserbehälter im Wasserwerk und wird
von dort auf die vier Aufbereitungsstraßen aufgeteilt.
Die Aufbereitungsstraßen I und II besitzen eine Durchsatzleistung von je 20 l/s, die beiden Aufbereitungsstraßen III und IV weisen
eine Durchsatzleitung von je 25 l/s auf. Jede Straße besteht aus:
• Rieselentgaser
• Zwischenförderpumpe
• Mehrschichtfilter
• Entsäuerungsfilter
• Dosieranlage
• Entkeimungsanlage
1. Rieselentgaser:
Dieser dient zur Entfernung der gesamten freien Kohlensäure. Das Rohwasser wird in einen geschlossenen zylindrischen
Behälter (Rieselentgaser) eingespeist und zerstäubt und durchfließt den Rieseler im freien Fall. Die zur Rieselung benötigte Luft
wird mittels Ventilator zugeführt.
Bei den Straßen I und II weist der Rieselentgaser einen Durchmesser je 1400/2000 mm auf, die Mantelhöhe beträgt je 4680 mm, die
Filterfüllung besteht jeweils aus Pall-Ringen (35 mm) in einer Menge von je 3000 Liter. Jeder Ventilator hat eine Leistung von
4800 Nm3/l.
Bei den Straßen III und IV beträgt der Durchmesser ebenfalls je 1400/2000 mm, die Mantelhöhe jedoch je 6000 mm, die Filterfüllung
der Rieselentgaser besteht ebenfalls jeweils aus Pall-Ringen (Körnung jedoch 50 mm) in einer Menge von je 3080 Liter.
2. Mehrschichtfilter:
Der Mehrschichtfilter dient zur Enteisenung und Entmanganung. Als Oxidationsmittel wird Polyaluminiumhydroxidchloridsulfat in
wässriger Lösung als flüssiges unverdünnbares Flockungsmittel angewendet, die Dosierung erfolgt automatisiert in Abhängigkeit der
Durchsatzleistung. Bei Überschreiten eines Differenzdrucks von 0,5 bar wird eine Rückspülung vorgenommen.
Bei der Straße I und II hat der Mehrschichtfilter einen Durchmesser von je 2700 mm und eine Mantelhöhe von je 4000 mm. Folgendes
Schüttschema (von unter nach oben) ist jeweils vorhanden:
• 150 mm Kies mit einer Körnung von 2,0-3,5 mm (855 Liter)
• 150 mm Kies mit einer Körnung von 1,0-2,0 mm (855 Liter)
• 1250 mm Filterkies mit einer Körnung von 0,6-1,2 mm (7157 Liter)
• 650 mm Aktivkohle (3,7 m3) vom Typ Filtrasorb200
Bei der Straße III und IV hat der Mehrschichtfilter einen Durchmesser von je 3100mm und eine Mantelhöhe von je 4000 mm und
grundsätzlich das gleiche Schüttschema.
3. Entsäuerungsfilter:
Zur Verringerung der überschüssigen aggressiven Kohlensäure bis zum Kalk-Kohlensäure-Gleichgewicht (Bestimmung des pH-Wertes). Als
Filtermaterial wird Hydrolit Ca eingesetzt, welches überwiegend aus Kalziumkarbonat besteht und eine poröse Beschaffenheit hat.
Bei der Straße I und II beträgt der Durchmesser des Filters je 2800 mm, die Mantelhöhe je 4000 mm, bei folgendem Schüttschema:
• 150 mm Stützkies - Körnung 2,0-3,5 (922 Liter)
• 2400 mm Hydrolit Ca - Körnung 0,5-2,5 mm (14770 Liter)
Bei den Straßen III und IV beträgt der Durchmesser je 3100 mm und die Mantelhöhe je Straße 4000 mm, das Schüttschema ist jedoch
gleich, lediglich die Menge vergrößert sich (1130 Liter Stützkies und 18100 Liter Hydrolit Ca je Filter).
4. UV Entkeimungsanlage:
Am Ende jeder Aufbereitungsstraße befindet sich eine UV-Entkeimungsanlage mit jeweils 12 Strahlern. Die UV Durchlässigkeit des
Wassers beträgt 0,09 m-1, die Referenzbestrahlungsstärke beträgt 65 W bei 19 l/s Durchfluss.
Anschließend an die Aufbereitungsstraßen gelangt das Trinkwasser in den Reinwasserbehälter, von wo aus die Beschickung der
verschiedenen Versorgungssysteme erfolgt.
^ nach oben
Brunnenfeld Heiligenkreuz i.L.
Die Wassergewinnung für das Wasserwerk Heiligenkreuz i.L. erfolgt aus 23 Brunnenanlagen, die vom Wasserwerk aus entsprechend dem
Bedarf gesteuert werden. Es handelt sich dabei um 8 Tiefbrunnenanlagen mit einer gemeinsamen Entnahmemenge von maximal 35 l/s, und
um 15 oberflächennahe Brunnenanlagen, aus denen gemeinsam bis zu 55 l/s entnommen werden dürfen.
1. Tiefbrunnenanlagen:
| Bezeichnung |
Konsens
[l/s] |
Tiefe
[m] |
| Brunnen Heiligenkreuz |
7 |
2,65 |
94,2 |
| Brunnen Heiligenkreuz |
9 |
4,40 |
104,0 |
| Brunnen Heiligenkreuz |
12 |
5,15 |
163,5 |
| Brunnen Heiligenkreuz |
16 |
5,15 |
109,8 |
| Brunnen Heiligenkreuz |
17 |
5,15 |
105,0 |
| Brunnen Heiligenkreuz |
19 |
5,15 |
98,0 |
| Brunnen Heiligenkreuz |
21 |
5,15 |
108,0 |
| Brunnen Heiligenkreuz |
23 |
2,20 |
104,6 |
2. Oberflächennahe Brunnenanlagen:
| Bezeichnung |
Konsens
[l/s] |
Tiefe
[m] |
| Brunnen Heiligenkreuz |
1 |
3,0 |
32,0 |
| Brunnen Heiligenkreuz |
2 |
0,9 |
8,2 |
| Brunnen Heiligenkreuz |
3 |
0,7 |
8,3 |
| Brunnen Heiligenkreuz |
4 |
0,8 |
9,2 |
| Brunnen Heiligenkreuz |
5 |
4,8 |
7,9 |
| Brunnen Heiligenkreuz |
6 |
2,3 |
26,0 |
| Brunnen Heiligenkreuz |
8 |
4,4 |
7,2 |
| Brunnen Heiligenkreuz |
10 |
2,0 |
15,0 |
| Brunnen Heiligenkreuz |
11 |
0,6 |
24,8 |
| Brunnen Heiligenkreuz |
13 |
2,4 |
9,5 |
| Brunnen Heiligenkreuz |
14 |
2,8 |
8,4 |
| Brunnen Heiligenkreuz |
15 |
4,1 |
10,3 |
| Brunnen Heiligenkreuz |
18 |
4,7 |
10,0 |
| Brunnen Heiligenkreuz |
20 |
17,4 |
10,2 |
| Brunnen Heiligenkreuz |
22 |
4,1 |
10,8 |
^ nach oben
Brunnenfeld Dobersdorf
Ende 2006 wurde im Auftrag des Wasserverbandes Unteres Lafnitztal in Dobersdorf, nahe der Katastergrenze zu Königsdorf, ein
Tiefbrunnen errichtet, der zukünftig zur Trinkwasserversorgung herangezogen werden wird. Der Brunnen Dobersdorf hat eine
Endteufe von 292 m und eine Ergiebigkeit von 20 l/s.
^ nach oben

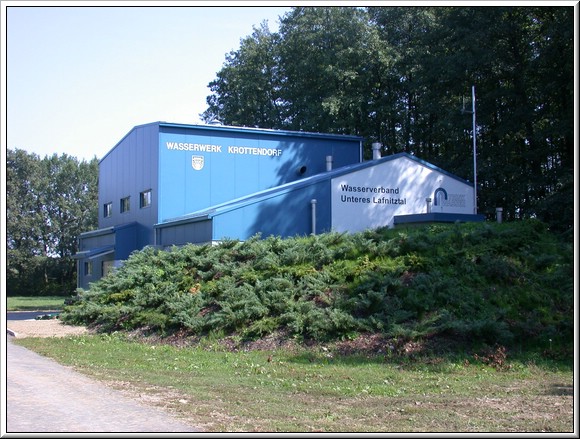

Wasserwerk Krottendorf
Das Wasserwerk Krottendorf ist ebenfalls eine Aufbereitungsanlage, die jedoch 2-straßig aufgebaut ist, mit einer gesamten
Durchsatzleistung von 25 l/s bzw. 2.200 m3 pro Tag. Das Wasserwerk verfügt ebenfalls über ein elektronisches Prozessleitsystem
und eine Online – Brunnenüberwachung, sowie eine zentrale Funk- und Fernsteuerung.
Sämtliches Rohwasser aus den Brunnenanlagen am Brunnenfeld Krottendorf sowie in Tobaj und Glasing gelangt in den Rohwasserbehälter
im Wasserwerk und wird von dort in die Aufbereitungsstraße geführt. Die Wasseraufbereitung erfolgt grundsätzlich gleich wie im
Wasserwerk Heiligenkreuz i.L.
^ nach oben
Brunnenfeld Krottendorf
In Krottendorf erfolgt eine Wassergewinnung für das Wasserwerk Krottendorf aus 5 Brunnenanlagen, die vom Wasserwerk aus
entsprechend dem Bedarf gesteuert werden.
| Bezeichnung |
Konsens
[l/s] |
Tiefe
[m] |
| Brunnen Krottendorf |
1 |
1,5 |
30,7 |
| Brunnen Krottendorf |
2 |
1,5 |
30,5 |
| Brunnen Krottendorf |
3 |
2,5 |
28,3 |
| Brunnen Krottendorf |
4 |
1,25 |
10,0 |
| Brunnen Krottendorf |
5 |
1,25 |
8,0 |
^ nach oben
Brunnenfeld Tobaj
In Tobaj befinden sich 2 Brunnenanlagen, die Rohwasser zum Wasserwerk Krottendorf liefern.
| Bezeichnung |
Konsens
[l/s] |
Tiefe
[m] |
^ nach oben
Brunnenfeld Glasing
Ein weiterer Tiefbrunnen für das Wasserwerk Krottendorf befindet sich in Glasing.
| Bezeichnung |
Konsens
[l/s] |
Tiefe
[m] |
| Brunnen Glasing |
1 |
10,0 |
245,5 |
